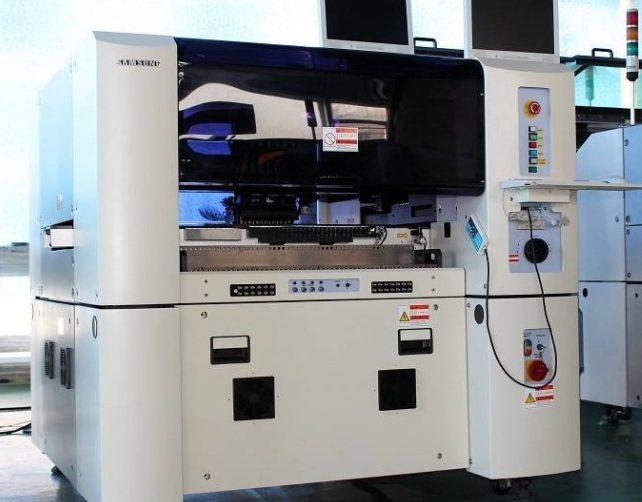

貼片機

型 號 SAMSUNG: CP45F/FV NEO

視別方法 全視覺(Fly Vision+Stage Vision)

貼裝速度 Chip 高速度 0.178sec/chip

IPC9580 14900CPH(1608)

IC 飛行相機 0.75sec/QFP64

固定相機 1.6sec/QFP256

貼裝精度 0603(0201)Chip ±0.08mm

1005Chip~ ±0.1mm

QFP ±0.04mm

元件尺寸 飛行相機 1005(0402)～□22mm IC,0603(0201)～□12mm (選項)

標準固定相機(FOV35) ～□32mm IC(Lead Pitch:0.4mm)

特殊固定相機(FOV20) ～□17mm IC(Lead Pitch:0.3mm)

特殊固定相機(FOV45) ～□42mm IC(Lead Pitch:0.5mm)

小.Lead Pitch(QFP) 0.3mm(with FOV20 Vision)

小.Ball Pitch(BGA) 0.5mm(with FOV20 Vision)

部品高 15mm(9mm:with flying vision)

PCB板尺寸 460X400X4.2~50X30X0.38 / 510X460X4.2~50X100X0.38(CP45-L NEO)
